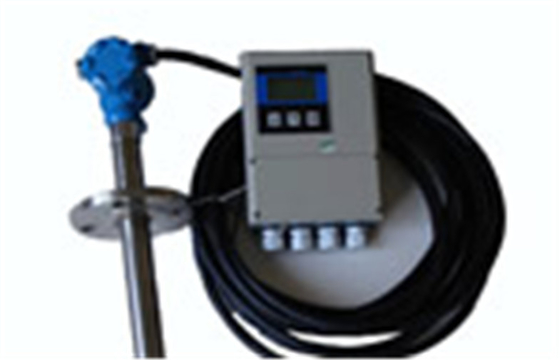

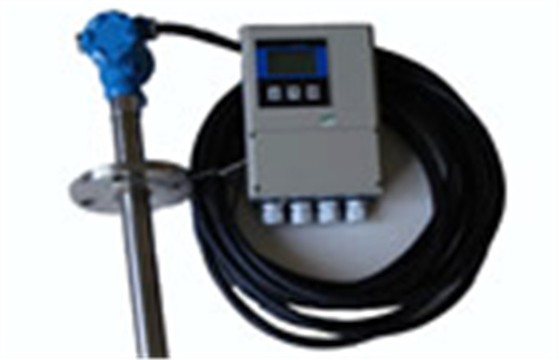

Tipo spaccato flussometro elettromagnetico di inserzione per la misura liquida di flusso

Tipo spaccato flussometro elettromagnetico di inserzione per la misura liquida di flusso

Dettaglio rapido:

Numero di modello: LDG
Norma di esecuzione: JB/T9248-1999
Conducibilità media: > 5 us/cm
Campo di applicazione: DN6 ~ DN1500mm
Campo di misura: 0,3 ~ 10m/s
La gamma di misura di flusso che: “/1:20
Accuratezza: +/- 0,5% più o meno 0,5%
Ripetibilità: i valori misurati del più o meno 0,1%
Il segnale in uscita: 1. I 4 correnti ~ 20 mA
Carico Ω 10 ~ 750
2. La frequenza di 0 ~ 2 chilocicli
Attivo o passivo di ampiezza 24 v
3. L'equivalente di impulso
4. Protocollo HART/di RS485/232 (facoltativo)
Temperatura media: 0 ~ °C 70; 0 ~ °C 120;
0 ~ °C 150 (facoltativo)
Pressione: 1,0 MPa di MPa.1.6 MPa.2.5.
6,4 Mpa di MPa.16 mpa.25; mpa 35
Facendo uso dell'ambiente: la temperatura dell'ambiente: - °C 20 + a °C 50;
Umidità relativa: 5% 90%
Allarme automatico di Atc, grado di protezione: IP68 (immersione subacquea),
IP67 o IP65 (standard)
Alimentazione elettrica: 85 ~ 265 VCA
O 18 ~ 36 VCC
Potere stimato: meno di 15 w

Descrizione:

Il tipo flussometro elettromagnetico di LDG basato sulla legge di Faraday del principio di induzione elettromagnetica, funziona stabile e la prestazione affidabile, l'alta precisione, i parametri della regolazione ed i parametri di misura hanno funzione automatica della protezione di potere e possono essere immagazzinati a lungo, la misura non è colpita dai cambiamenti liquidi di densità, della viscosità, della temperatura, di pressione e della conducibilità: l'influenza del tubo di misurazione nessun attività e bobina d'arresto parte, nessuna perdita di pressione, nessuna congestione, misurabile contiene la fibra, particelle solide ed i solidi in sospensione possono essere liquido conduttivo. Il campo di misura, alte concentrazioni può misurare tutti i tipi di soluzione alcalina acida ad alta pressione, immagine di misura può essere selezionato arbitrariamente allo stesso tempo.
Il tipo sensore elettromagnetico di LDG del flussometro ha adottato il sistema di eccitazione dell'onda di tre stati, il campo magnetico costante, la progettazione domestica principale dell'elettrodo, circostanza ad alta pressione, può dal chiuso, può scegliere vari materiali dell'elettrodo, resistenti a temperatura elevata ed a resistenza della corrosione dell'elettrodo dell'elettrodo del tantalio e della lega del hartz, può essere selezionato secondo il tipo che il convertitore elettromagnetico del flussometro ha adottato l'ultima elettronica internazionale, piccola elaborazione dei segnali di customer.LDG con il circuito a basso rumore e alto dell'amplificatore dell'impedenza, l'impedenza dell'input ha raggiunto $1000, allo stesso tempo l'uso del circuito integrato della larga scala ed il microprocessore, il software è avanzato, altamente intelligente. L'uscita come il segnale corrente del segnale standard di 4-20 mA, allo stesso tempo può con la comunicazione RS485 con il computer e Sistema di controllo automatico di SpA.

Applicazioni:

L'area di applicazione principale;

Acqua pura, acque reflue

La fabbricazione elettronica ed assegna

Chimica e medicina del lavoro

Specifiche:

Vantaggio competitivo:

- Temperatura ambiente: -20~60;
- Umidità relativa: ≤85%RH;
- Pressione atmosferica: 86KPa~106KPa;
- Liquido applicabile: liquido elettricamente di conduzione;
- Temperatura fluida: - 25~ +65

- Conduttività elettrica: 5us/cm.
