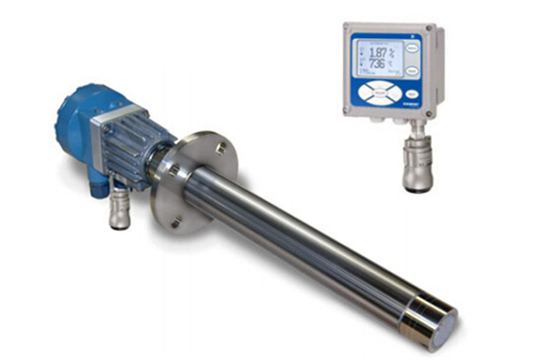

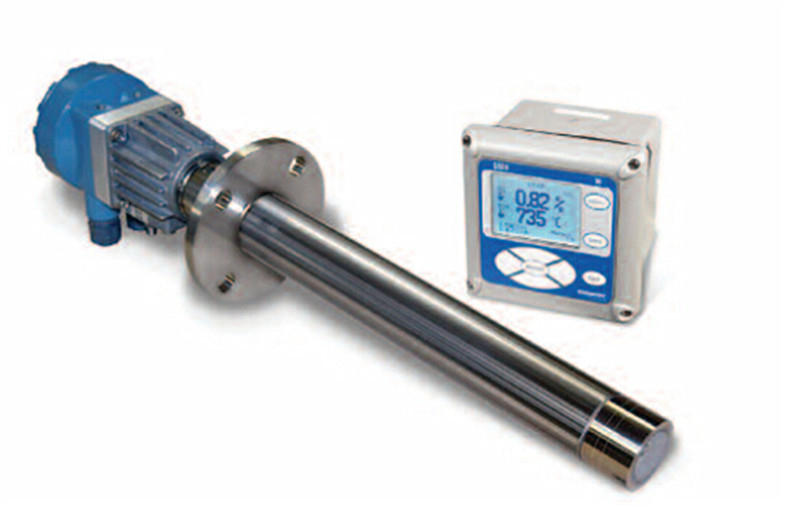

Rosemount 6888 analitici ed analizzatore di gas del tiraggio di Oxymitter

Dettaglio rapido:

    · Manifatturiero da Rosemount analitico

· ±0.75% di lettura o di accuratezza O2 di ±0.05%

· Comunicazioni di Digital HART

· Gamma netta O2: variabili 0-10% - 0-50%

· Adattabile a qualsiasi installazione attuale della sonda O2

· Sistemi diagnostici avanzati del sensore

· Completamente campo riparabile

· Grande esposizione LCD backlit

· Pacchetti software avanzati

Descrizione:

Il trasmettitore analitico dell'ossigeno 6888 di Rosemount fornisce la misura accurata dell'ossigeno che rimane nei gas di combustione che vengono da tutto il processo di combustione. L'efficienza di combustione ottimale può essere ottenuta mantenendo il livello ideale di ossigeno nei gas di combustione che vengono da questi processi e il più a basso livello del NOX, del CO e della CO2 sono prodotti.

Di facile impiego e facile integrare. Questo analizzatore in situ è stato progettato con facilità di uso del cliente in mente. Non c'è parti mobili o apparecchiatura del campionamento con conseguente sonda estremamente affidabile che richiede la manutenzione pochissima.

L'analizzatore in situ 6888 O2 fornisce la misura accurata dell'ossigeno che rimane nei gas di combustione che vengono da tutto il processo di combustione, includente:

· Caldaie

· Inceneritori

· Fornaci industriali del riscaldamento

· Forni

· Radiatori trattati

Questa progettazione in situ dispone un elemento sensibile dell'ossido di zirconio all'estremità di una sonda, che inserisce direttamente in una corrente del gas di combustione. Non c'è parti mobili o apparecchiatura del campionamento, con conseguente analizzatore estremamente affidabile che richiede la manutenzione pochissima. Le lunghezze della sonda sono disponibili da 18" a 12' e un'opzione del montaggio di slittamento fornisce la capacità di montare una sonda lunga a tutta la profondità di inserzione. i tubi della sonda della Pesante-parete sono disponibili per le applicazioni dove l'erosione della cenere volante è un problema. Gli accessori sono disponibili per le temperature trattate sopra 700°C a 1050°C.

Le calibrature possono essere realizzate online, mentre la fornace è in funzione e la calibratura completamente automatizzata con la commutazione del solenoide è inoltre disponibile.

I 6888 sono completamente campo riparabile. Tutti i componente attivi possono essere sostituiti, compresi il diffusore/filtro, percepenti la cellula, radiatore e termocoppia e tutte le carte di elettronica.

L'elettronica di condizionamento di segnale risiede nella testa di ogni sonda, eliminante l'esigenza del cavo di segnale costoso. Un'unità di interfaccia operatore a doppio canale fornisce un metodo di facile impiego di installazione dello strumento, di calibratura e di diagnostica dei guasti.

Applicazioni:

Gli analizzatori di gas analitici del tiraggio di Rosemount misurano i gas che escono dalle grandi caldaie e fornaci industriali per migliorare l'efficienza di combustione.

La linea analitica di Rosemount di analizzatori in situ del gas di combustione misura l'ossigeno che rimane nei gas di combustione derivando da tutto il processo di combustione (caldaia o fornace). L'analizzatore di thei della forma di uscita è usato tipicamente per il controllo del rapporto del combustibile/aria dei gas che entrano in bruciatore della fornace, che ha ottimizzato l'efficienza della fornace ed inoltre ha generato una quantità minima di NOx e di CO2.

Specifiche:

Specifiche di misura

Gamma netta O2:
variabili 0-10% - 0-50%
(Xi gamma O2 di offerta 0-50% di elettronica)

Accuratezza nelle circostanze d'ossidazione:
±0.75% di lettura o di 0,05% O2, qualunque è maggior

Limite rilevabile più basso:
0,02% O2

Effetto di temperatura trattato:
meno di 0,05% O2 da 100-700°C

Velocità del sistema della risposta al gas di calibratura:
Risposta iniziale in meno di 3 secondi, T90 in meno di 8 secondi. La risposta ai cambiamenti trattati del gas varierà, secondo velocità trattata del gas e caricamento polverizzato del diffusore

Validità di calibratura:
La presentazione della calibratura intossica le partite la bottiglia
valore all'O2 di dentro ±0.02%

Accuratezza negli ambienti riducente (caratteristica di stoichiometer, soltanto):
±0.1% di lettura, o 0,1% O2, qualunque è maggior

Risposta di sistema negli ambienti riducente (caratteristica di stoichiometer, soltanto):
andando dall'ossidazione alla riduzione - T90 in sec 120.
andando dalla riduzione all'ossidazione - T90 in sec 30.

Specifiche ambientali

Sonda del trasmettitore:
i materiali Processo-bagnati sono 316L o acciaio inossidabile 304

Limiti trattati di temperatura:
0 a 705°C (32-1300°F)
550-825C con Xi “il feature* di operazione heaterless„
La vita riduttrice delle cellule può essere preveduta se funzionato continuamente alle temperature sopra 705°C (1300°F). Gli accessori facoltativi del rivestimento e di esclusione permettono l'operazione a 1050°C (1922°F)

Limiti di temperatura ambiente di elettronica della sonda:
-40° a 70°C (- 40° a 158°F)

Limite di temperatura come elettronica interna misurata della sonda:
-40° a 85°C (- 40° a 185°F)

Vantaggio competitivo:

ANALIZZATORE AFFIDABILE senza le parti mobili e le vendite di percezione con una vita di anno 5+.

LA CALIBRATURA ONLINE CONVENIENTE in una fornace di funzionamento rivaleggia i solenoidi di gas-commutazione montati dentro la testa della sonda.

ELETTRONICA INTEGRALE

LE AREE PER TUTTI GLI USI & PERICOLOSE APPROVATE tengono conto le vaste applicazioni.
