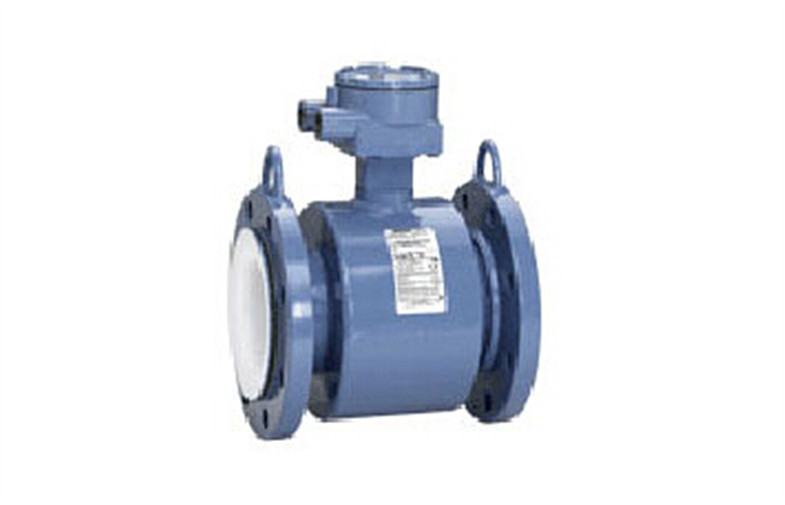

Rosemount 8705 ha flangiato sensore di Flowtube ha flangiato sensori del flowtube per i liquidi ed i residui conduttivi

Dettaglio rapido:

1. Manifatturiero da Rosemount
2. Stile flangiato
3. 0,25% accuratezze di norma; 0,15% opzioni di alta precisione disponibili
4. ½ alla dimensione a 36 pollici disponibile
5. Trasmettitore pulsato della bobina di CC
6. Progettazione trattata standard

Descrizione:

Il Rosemount 8705 sensori flangiati è fabbricato dal acciaio al carbonio ed inossidabile ed è saldato per fornire una guarnizione ermetica che protegge da umidità e da altri contaminanti. L'alloggio sigillato assicura l'affidabilità massima del sensore proteggendo tutte le componenti interne e fissando dagli ambienti più ostili. Tutto l'uso dei sistemi di magmeter di Rosemount ha pulsato la tecnologia di CC che fornisce l'azzeramento automatico continuo per compensare le variazioni nell'ambiente trattato; particolarmente con i seguenti caratteri:

1. l'alloggio Tutto saldato del sensore assicura l'affidabilità negli ambienti più duri
2. La vasta gamma delle dimensioni, allineando i materiali ed i materiali dell'elettrodo per incontrare tutto il vostro flussometro magnetico ha bisogno di, applicabile al diametro del tubo da 15 millimetri a 900mm.
3. Lunghezze di disposizione di iso.
4. Requisito dell'installazione del sensore: 5D da a monte e 2D tubo a valle diritto.
5. Accuratezza: 0,25% per la norma e 0,15% per opzione di alta precisione.
6. Servizio: Liquidi e residui conduttivi.
7. Selezione del trasmettitore: intercambiabile con 8732E e 8712E.
8. Limite di gamma superiore: 12m/s.
9. Limite di temperatura: il °C -34 - 65 per gamma trattata ambientale e massima è °C -29 - 177 con il rivestimento di PFA e di PTFE.
10. Specificazione fisica:

• materiale Non bagnato: 304SST o 316SST per il sensore e le flange, materiale completamente saldato per l'abitazione e la pittura del poliuretano.
• Materiale bagnato: PFA, PTFE, ETFE, poliuretano, neoprene, rivestimento di Linatex e 316L SST, lega di nichel 276 (UNS N10276), tantalio, iridio del platino-20% di 80%, titanio per gli elettrodi.
• Collegamento elettrico: I due 1/2-14 collegamenti del NPT con i terminali di vite di numero 8 sono forniti nella recinzione terminale per collegamenti elettrici.

Applicazioni:

Specifiche:

Punto 1: Tipo del sensore di flusso   Tipo Note di applicazione Opzione di accuratezza Linea dimensioni Trasmettitore della bobina 8705 Progettazione trattata standard 0,25% Standard 0,15% alto 15 - 900 millimetri 0,5 - a 36 pollici CC pulsata 8711 Peso leggero compatto 0,25% Standard 0,15% alto 4 - 200 millimetri 0,15 - a 8 pollici CC pulsata 8721 Progettato per alimento & bevanda e scienze biologiche, 3-A e EHEDG 0,5% Standard 0,25% alto 15-100 millimetri 0,5 - a 4 pollici CC pulsata 8707 Meglio in flussi di residui di M&M, di P&P ed applicazioni rumorose 0,5% Standard 0,25% alto 80 - 900 millimetri 3 - a 36 pollici Alto-Segnale CC pulsata   Punto 2: Selezione del materiale della fodera   Fodera Note Limiti temporanei Tipo e linea dimensioni PFA MIGLIORE FLUOROPOLYMER Resistenza eccellente ai prodotti chimici ed all'abrasione. Adatto a qualsiasi applicazione. -20 a 350°F (- 29 a 177°C Flangia 15 - 350 millimetri 0,5 - a 14 pollici Wafer 4 - 8 millimetri 0,15 - a 0.3 pollici PTFE MIGLIORE FLUOROPOLYMER Più redditizio di PFA. Resistenza chimica eccellente, ma meno resistenza all'abrasione che PFA. -20 a 350°F (- 29 a 177°C Flangiato 15 - 900 millimetri 0,5 - a 36 pollici Wafer 15 - 200 millimetri 0,5 - a 8 pollici ETFE BUON FLUOROPOLYMER Simile prodotto chimico e resistenza all'abrasione a PTFE, ma una temperatura più bassa di maxium un più costoso. -20 a 300°F (- 29 - 149°C) Flangiato 15 - 400 millimetri 0,5 - a 16 pollici Wafer 15 - 200 millimetri 0,5 - a 8 pollici Poliuretano Applicato tipicamente ad acqua pulita (nessun prodotti chimici). Abrasione resistente ai residui con le piccole particelle. 0 a 140°F (- 18 - 60°C) Flangiato 15 - 900 millimetri 0,5 - a 36 pollici Neoprene Applicato tipicamente ad acqua ed all'acqua di mare. Abrasione resistente ai residui con le piccole particelle. 0 a 185°F (- 18 - 85°C) Flangiato mm* 80 - 1800 1,5 - a 72 pollici Punto 3: Tipo dell'elettrodo e selezione del materiale   Tipo dell'elettrodo Note di applicazione   Bottone Progettazione standard dell'elettrodo. Uso per la maggior parte delle applicazioni, particolarmente dove l'abrasione è una preoccupazione. Ha resistenza giusta a ricoprire che può essere migliorato correttamente graduando il sensore secondo la misura.   Pallottola-naso L'uso dove ricoprire è una preoccupazione e nessun solidi è presente. l'elettrodo del Pallottola-naso non dovrebbe essere utilizzato nelle applicazioni dei residui o dell'abrasivo poichè le particelle provocheranno il rumore trattato aumentato sugli elettrodi.   Materiale dell'elettrodo Note di applicazione 316L SST Materiale standard dell'elettrodo. Compatibile con la maggior parte delle applicazioni a base d'acqua di concentrazione bassa. Eviti utilizzare inossidabile nelle applicazioni dell'acido di più alta concentrazione. Lega di nichel 276 Uso in medium agli acidi di alta concentrazione in cui SST non è accettabile. Uso nelle applicazioni con le alte concentrazioni nel cloruro, quale l'acqua di mare. Platino (Platino di 80%, iridio di 20%) Ideale per le applicazioni del liquore trovate in industria della carta e della pasta di legno. Inoltre ideale come opzione di riserva dell'elettrodo per riguardare quasi ogni applicazione in una pianta. Compatibile con quasi ogni liquido di processo. Tantalio L'ideale per l'acido di alta concentrazione scorre quali gli acidi fluoridrici cloridrici e. Titanio Ideale per le applicazioni (basse) caustiche di alta concentrazione quali gli idrossidi di potassio e del sodio. Punto 4: Selezione del trasmettitore   Tipo Note Opzione di accuratezza Alimentazione elettrica Protocollo LOI dell'uscita dell'interfaccia utente 8732 Montaggio integrale o a distanza 0,25% Std 0,15% alto AC/DC globale HART®, commutatore ottico LOI di fieldbus di Foundation™ o esposizione soltanto 8712 Parete a distanza 0,25% Std 0,15% alto AC/DC globale HART ha dedicato il bottone LOI Alto segnale 8712 Parete a distanza. Compatibile soltanto con flowtube 8707 0,5% Std 0,25% CA 115V HART Bottone dedicato LOI Punto 5: Sistemi diagnostici e caratteristiche migliorate   Tipo Note Disponibilità Sistemi diagnostici standard Errore dell'hardware del trasmettitore; errore del software del trasmettitore; errore della bobina del sensore; tubo vuoto Con ogni trasmettitore di E-Serie   D1 Opzione di alta precisione (0,15%) 8732 e 8712   ASCIA Capacità aumentata di DI ⁄ DO 8732 e 8712     ⁄ FF DI HART       DA1 ⁄ D01 La serie di sistemi diagnostici include: localizzazione del guasto dei collegamenti e di messa a terra, alta rilevazione trattata di rumore. 8732 e 8712   DA2 ⁄ D02 La serie diagnostica include: verifica interna del tester 8714i 8732 e 8712

Vantaggio competitivo:

I 8700 sistemi del flussometro magnetico forniscono la misura obstructionless di flusso che è ideale per misurare tutto il liquido con un contatore conduttivo. Un'ampia scelta dei materiali da costruzione fornisce la compatibilità virtualmente tutte le applicazioni, dai liquidi altamente corrosivi ai residui fibrosi spesso considerati difficili misurare con altri dispositivi. I flussometri magnetici di Rosemount offrono il beneficio di misurazione del flusso in un pacchetto virtualmente inalterato da densità, dalla temperatura, dalla pressione e dal cambiamento della viscosità.
