Macchina automatica del tornio di CNC del letto piano resistente con il mandrino pneumatico
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Grado automatico: | Automatico | oscillazione massima sopra il letto: | Ф1400mm (55") |
|---|---|---|---|
| Max. Swing sopra il trasporto: | Ф990mm (40") | Larghezza del letto: | 970mm (38") |
| Lunghezza massima del pezzo in lavorazione: | 1500/2000/3000/4000mm (59" /78,7" /118" /157") | lunghezza massima di tornitura: | 1300/1800/2800/3800mm (51" /70,8" /110,2" /149,6") |
| Max. Weight fra il centro: | 6000Kg | * Oscillazione sopra la lacuna: | Ф1930mm (76") |
| Evidenziare: | macchina automatizzata del tornio,macchina del tornio di precisione |
||

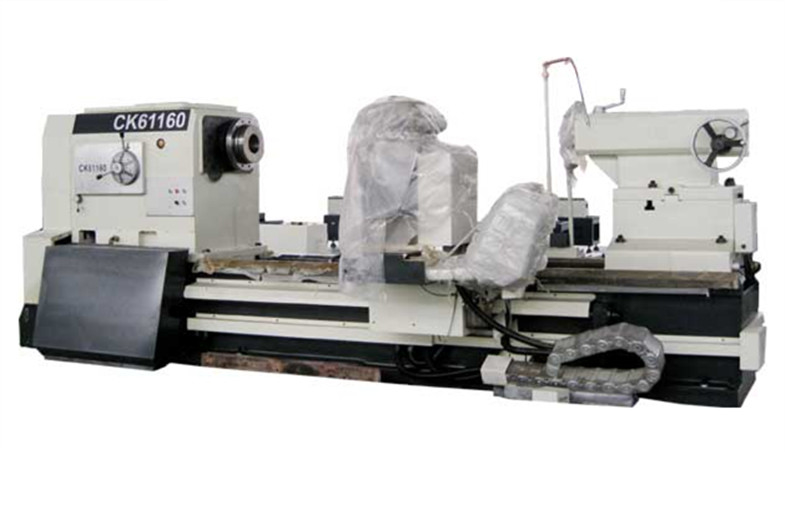

Macchina automatica del tornio di CNC del letto piano resistente con il mandrino pneumatico
Dettaglio rapido:
Tornio CK61140 CK61160 CK62140 CK62160 Introduct di CNC del letto piano
Il più grande letto piano che gira la macchina del tornio di CNC è una macchina utensile controllata CNC del tornio, guidata dai motori di punto o dai servomotori.
Il tornio di CNC è adatto a giro cilindrico ed affusola i fronti, l'alesaggio, scanalando e tagliando i fili
Descrizione:
Caratteristiche & attrezzature del letto piano che girano il tornio di CNC:
1. Il tornio di tornitura di CNC adotta il codice internazionale di iso, input manuale della data della tastiera
2. Fornito il programma di protezione di taglio di potere e le funzioni della diagnosi automatica.
3. Le alimentazioni longitudinali e trasversali sono effettuate dall'azionamento del servomotore tramite le viti della palla.
4. Sistema di lubrificazione centralizzato in testa motrice per meno riscaldamento e deformazione termica.
5. La superficie dei bedways è frequenza supersonica indurita e precisione frantumati con un tempo di impiego lungo
6. Punti di velocità di rotazione del mandrino (manuale): 24 punti (manuali)
Applicazioni:
Adatto a giro delle parti piane grandi del tipo dell'anello e del piatto.
Specifiche:
|
Oggetti |
CK61140/CK62140 |
CK61160/CK62160 |
||
|---|---|---|---|---|
|
Oscillazione massima sopra il letto |
Ф1400mm (55") |
Ф1600mm (63") |
||
|
Max. Swing sopra il trasporto |
Ф990mm (40") |
Ф1190mm (47") |
||
|
Larghezza del letto |
970mm (38") |
|||
|
Lunghezza massima del pezzo in lavorazione |
1500/2000/3000/4000mm (59" /78,7" /118" /157") |
|||
|
Lunghezza di Max. Turning |
1300/1800/2800/3800mm (51" /70,8" /110,2" /149,6") |
|||
|
Max. Weight fra il centro |
6000kg |
|||
|
* Oscillazione sopra la lacuna |
Ф1930mm (76") |
Ф2110mm (83") |
||
|
* Lunghezza utile della lacuna |
590mm (23") |
|||
|
Foro di fuso |
Ф130mm (5,1") |
|||
|
Naso del fuso |
A2-15 |
|||
|
Diametro del foro del cono e conicità del foro del fuso |
1:20 MetricФ140 |
|||
|
Punti di velocità di rotazione del mandrino (manuale) |
24 punti (manuali) |
|||
|
Gamma di velocità di rotazione del mandrino. |
2.5-250r/min |
|||
|
Alimentazione rapida per l'asse Z |
8m/min |
|||
|
Alimentazione rapida per l'asse X |
5m/min |
|||
|
Max.travel dell'asse X |
820mm (32-1/3„) |
900mm (35,4") |
||
|
Min.input |
0.001mm |
|||
|
Stazioni del portautensile |
stazione 4 |
|||
|
Sezione trasversale dello strumento |
50× 50mm (1,9" ×1.9„) |
|||
|
Diametro esterno della manica della contropunta |
Ф160mm (6,3") |
|||
|
Conicità del foro della manica della contropunta |
80 metrici |
|||
|
Max. Traverse della manica della contropunta |
300mm (11,8„) |
|||
|
Coppia di torsione del motore di X/Z |
37/42Nm |
|||
|
Potere del motore principale |
22KW |
|||
|
Potere della pompa di raffreddamento |
250w |
|||
|
dimensioni globali di 3m (L × del ×W H) |
6200×2280×2130mm (244" ×89.7 '' ×83.9„) |
6200×2280×2300mm (244" ×89.7 '' ×90.5„) |
||
|
Nuovo peso (3m) |
12700kg |
13500kg |
||
|
NOTA: Gli oggetti con '' * '' sia soltanto per 62 serie. |
||||
