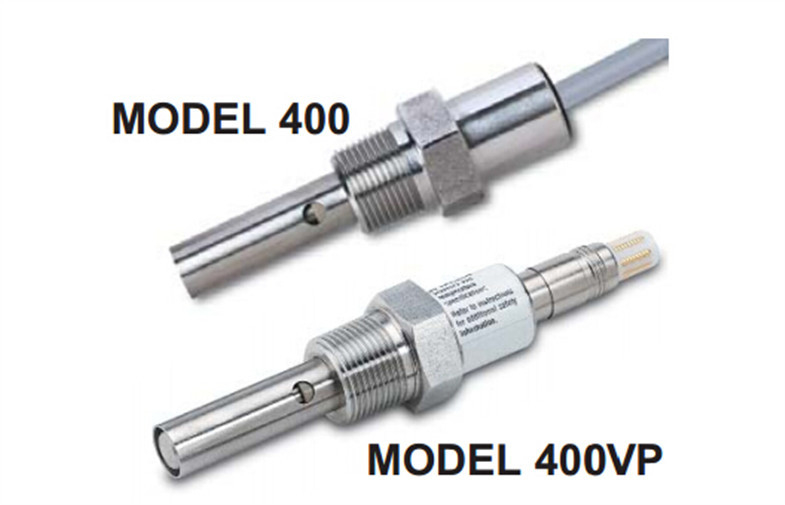

Sensori per tutti gli usi di conducibilità di RESISTENZA analitica 400/400VP degli strumenti di analisi dell'acqua di Rosemount

Dettaglio rapido:

    · Manifatturiero da Rosemount analitico

· Collegamento trattato: 3/4 di pollice MNPT

· Temperatura: 32 a 221°F (0 - 105°C)

· Temperatura (opzione -60): 32 a 392°F (0 - 200°C)

· Pressione: un massimo di 250 psig (ABS 1825 di kPa)

· Vuoto: 7,4 lb/po quadrato ass. (51 ABS di kPa)

· Materiali bagnati:

elettrodi della o; titanio

corpo della o; acciaio inossidabile 316

isolante della o; SBIRCIATA

giunti circolari della o; EPDM

Descrizione:

Il sensore della conducibilità di resistenza di /400VP del modello analitico 400 di Rosemount è progettato per diretto vite-nell'inserzione in conduttura trattata facendo uso di un montaggio di 3/4-inch MNPT. I sensori del modello 400 possono anche essere utilizzati in campioni sidestream. Un raccordo a T a 1 pollici con una boccola 3/4-inch è una cellula di flusso adatta. Un raccordo a T 3/4-inch può essere usato con le cellule di 1.0/cm e di 0,1. Una cellula trasparente di scorrimento plastico è inoltre disponibile (PN 24091-02).

I sensori di RESISTENZA stanno contattando i sensori della conducibilità. Sono disponibili nelle costanti delle cellule di 0,01, di 0,1, di 1,0 e di 10/cm. La scelta della costante delle cellule dipende dalla conducibilità. Gli alti campioni della conducibilità richiedono le più grandi costanti delle cellule. Consulti la scheda di dati del prodotto dell'analizzatore per le gamme e l'accuratezza raccomandate.

I sensori con le costanti delle cellule di 0,01, di 0,1 e di 1.0/cm hanno elettrodi di titanio concentrici separati da un isolante di SBIRCIATA. I giunti circolari di EPDM sigillano le parti interne del sensore dal liquido trattato. I sensori con le costanti delle cellule di 10/cm hanno gli elettrodi di grafite e un corpo a resina epossidica.

La conducibilità elettrolitica è una forte funzione della temperatura e le letture della conducibilità sono convertite tipicamente in valore ad una temperatura di riferimento. Per misurare la temperatura, i sensori di RESISTENZA usano un RTD del platino. In sensori dell'elettrodo del metallo il RTD è dentro l'elettrodo interno. Nel sensore a resina epossidica del corpo, il RTD è in un thermowell di titanio che sporge dall'estremità del sensore.

Il sensore del modello 400 è disponibile con Variopol 6 connettori a tenuta d'acqua di disinnesto rapido. Fissi il cavo di collegamento all'analizzatore e esegua il cavo al sensore. Il sensore inserisce il recipiente del cavo. Per sostituire il sensore, stacchi semplicemente il montaggio di Variopol ed inserisca un nuovo sensore. Non c'è necessità di riavvolgere o ripetere il cavo.

Applicazioni:

Rosemount 400 analitici e sensori per tutti gli usi della conducibilità di 400VP ENDURANCE™ è inteso per la determinazione della conducibilità nelle applicazioni che variano dall'acqua di elevata purezza all'acqua di raffreddamento pulita. I sensori sono ideali per uso in campioni puliti e anti corrosivi che hanno conducibilità meno di 20.000 uS/cm.*

Entrambe la bassa temperatura (221°F/105°C) ed opzioni ad alta temperatura (392°F/200°C) è disponibile. Il limite di pressione è di 250 psig (ABS 1825 di kPa). Il sensore è disponibile con cavo integrale (modello 400) o con il cavo di disinnesto rapido di Variopol (modello 400VP).

I sensori sono intesi per l'inserzione diretta nella conduttura trattata facendo uso di un montaggio del ¾ MNPT. Possono anche essere utilizzati in un campione sidestream. Le costanti delle cellule sono 0.01/cm, 0.10/cm e 1.0/cm.

i campioni sporchi o corrosivi di *For o per i campioni che hanno alta conducibilità, sensore toroidale/induttivo quale i modelli 228 o 226 è raccomandato.

Specifiche:

Costanti delle cellule: 0,01, 0,1 e 1.0/cm

Materiali bagnati:

Elettrodi: titanio

Corpo: acciaio inossidabile 316

Isolante: SBIRCIATA

Giunti circolari: EPDM

Collegamento trattato: 3/4 di pollice MNPT

Temperatura: 32 – 221ºF (0 – 105ºC)

Temperatura (opzione -60): 32 – 392ºF (0 – 200ºC)

Pressione: un massimo di 250 psig (ABS 1825 di kPa)

Vuoto: A 1,6 dentro. La fuga di aria di Hg (kPa 5,2) è di meno di 0,005 SCFM (0,00014 m3/min).

Lunghezza di cavo (modello 400 soltanto): 10 ft (m) norma 3,1; 50 ft (m) 15,2 facoltativo

Vantaggio competitivo:

PRONTO PER L'USO con la calibratura fabbrica-misurata di costante delle cellule assicura la fuori de scatola
accuratezza. Contattando la conducibilità i sensori sono disponibili nelle costanti delle cellule di 0,01, di 0,1, di 1,0 e di 10/cm.

DIRIGA VITE-NELL'INSERZIONE in conduttura trattata facendo uso di un montaggio di 3/4-inch MNPT.
Il sensore 400 può anche essere utilizzato in campioni sidestream.

DISPONIBILE CON i connettori di disinnesto rapido di VARIOPOL (VP).

INNAFFI I COLLEGAMENTI STRETTI con gli elettrodi di titanio concentrici separati tramite una SBIRCIATA
isolante. I giunti circolari di EPDM sigillano le parti interne del sensore dal liquido trattato.

LA TEMPERATURA che PERCEPISCE IL PLATINO RTDS offre la versatilità.
Temperatura: 32 – 221ºF (0 – 105ºC)
Temperatura (opzione -60): 32 – 392ºF (0 – 200ºC)

LE CONFIGURAZIONI VERSATILI del MONTAGGIO con vite-in, ritrattabile ed attraversano le opzioni con i modelli 402 e 404.
