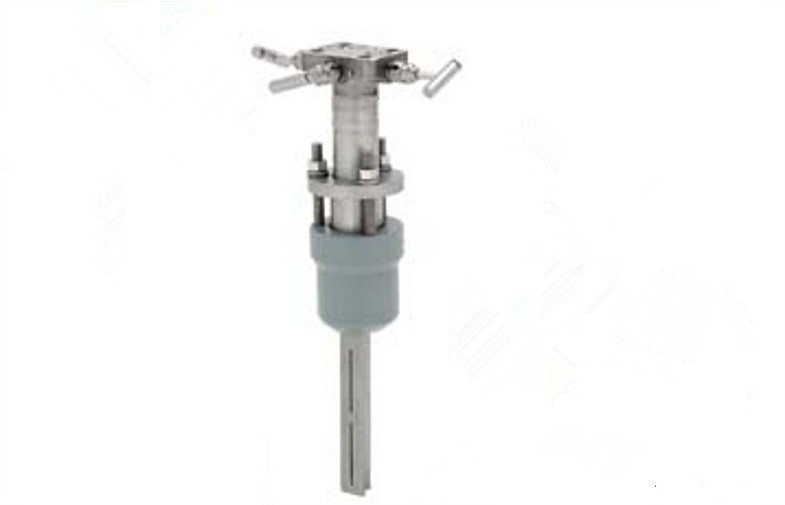

Trasmettitore a più variabili 485 combinato con il 3051S o 3095 primario di Annubar dei flussometri di Rosemount Annubar

Dettaglio rapido:

• Accuratezza innovatrice di aumenti di progettazione di T-forma e della scanalatura a ±0.75%
• Ampia varietà di configurazioni del montaggio
• La testa integrata del collettore permette il montaggio diretto dei trasmettitori di DP
• La progettazione del Flo-Rubinetto permette l'installazione senza arresto di sistema
• Tipi fluidi ideali: liquido, gas e vapore

Descrizione:

Flussometri integrati leader del settore di DP
Integrando elettronica del moltiplicatore di pressione con il Annubar
Facendo la media il tubo di Pitot (APT), Rosemount fornisce il più alto
esecuzione del flussometro di DP di inserzione. Questo flussometro completamente integrato
elimina l'esigenza dei montaggi, la tubatura, le valvole, adattatori,
collettori e supporti di attacco, quindi riducenti saldatura e
tempo di installazione.
Prestazione migliore con la misurazione innovatrice
tecniche
La progettazione frontale della scanalatura del Annubar e la forma rivoluzionaria migliorano
l'accuratezza e la ripetibilità di ogni misura di flusso indicano.
Il controllo dei processi stretto è guadagnato da potenza del segnale aumentata e
rumore riduttore del segnale.
Le misure in tempo reale di portata in peso sono disponibili con
la progettazione integrale del sensore di temperatura
Il sensore a forma di t brevettato include sigillata,
pressione-conservando thermowell che permette la portata in peso in tutta la linea
dimensioni con una singola penetrazione del tubo. Tecnologia a più variabili dentro
le applicazioni del vapore e del gas compensa la pressione e
variazioni di temperatura, che possono causare gli errori significativi di flusso.
Il uptime della pianta è aumentato con il senza manutenzione
progettazione
Il sensore di Annubar è destinato per impedire l'usura ed il bloccaggio dentro
il tubo. L'elettronica è lo più stabile nell'industria e
permette i cicli di calibratura di fino a 10 anni, fornire significativa
risparmio di manutenzione.
Risparmi energetici guadagnati con permanente minimo
perdita di pressione
La progettazione non restringentesi del sensore di Annubar crea
bloccaggio minimo nel tubo, che riduce la pressione permanente
perdita. La perdita di pressione permanente può essere convertita direttamente
risparmi energetici sotto forma di costo del compressore per gas, elettrico
costi per i liquidi di pompaggio ed i costi del carburante per la generazione del vapore.

Applicazioni:

Serie del flussometro di Annubar: Rosemount 3051SFA
ProBar®, 3095MFA Massachussets ProBar®, 485 e 285
La punta del progresso, quinta generazione Rosemount 485 Annubar
combinato con il 3051S o il trasmettitore a più variabili 3095 crea
un flussometro inserzione tipo accurato, ripetibile e credibile.
Il Rosemount 285 fornisce un prodotto commerciale che offre per
le vostre applicazioni per tutti gli usi.

Specifiche:

Prestazione
Presupposti di dichiarazione di prestazione
Identificazione misurata del tubo.
Fattore di coefficiente di scarico
±0.75% della portata
Ripetibilità
±0.1%
Linea dimensioni
• Dimensione 1 del sensore: 2 dentro. a 8 dentro. (50 - 200 millimetri)
• Dimensione 2 del sensore: 6 dentro. a 96 dentro. (150 - 2400 millimetri)
• Dimensione 3 del sensore: 12 dentro. a 96 dentro. (300 - 2400 millimetri)

Incollatura
Contatti un rappresentante della gestione del processo di Emerson per
assistenza. Una scheda di dati di configurazione è richiesta prima di ordine
per la verifica di applicazione.
Diniego di flusso
10:1or meglio
Finitura di superficie del sensore di Annubar
La superficie anteriore del Annubar primario è strutturata per il livello
Applicazioni del numero di Reynolds (tipicamente gas e vapore).
la struttura di superficie crea uno strato limite più turbolento sul
superficie anteriore del sensore. La turbolenza aumentata produce la a
separazione più prevedibile e più ripetibile di flusso al bordo di
il sensore. La finitura superficia appropriata sarà risoluta per
ogni applicazione dall'incollatura della gestione del processo di Emerson
programma, software della borsa degli arnesi dello strumento.

Funzionale
Servizio
• Liquido
• Gas
• Vapore
Limiti trattati di temperatura
Diriga il trasmettitore del supporto
• 500 °F (°C) 260
• 750 °F (°C) 398 una volta usato con un supporto diretto, livello
collettore della valvola di temperatura 5 (collegamento del trasmettitore
Codice della piattaforma 6)
Trasmettitore a distanza del supporto
• °F 1250 (677 °C) – materiale del sensore di Hastelloy
• 850 °F (454 °C) – materiale del sensore dell'acciaio inossidabile
Limiti di temperatura e di pressione (1)
Diriga il trasmettitore del supporto
• Fino 600# all'ANSI (1440 psig 100 a °F (99 barre a °C) 38)
• La misura integrale della temperatura non è disponibile con
Flangiato montando tipo maggior della classe 600
Trasmettitore a distanza del supporto
• Fino 2500# all'ANSI (6000 psig 100 a °F (416 barre a °C) 38)

Vantaggio competitivo:

L'elemento primario di Rosemount 485 Annubar utilizza una progettazione a forma di t del sensore quello
offerte la cosa migliore nell'accuratezza e nella prestazione della classe.
• Fino a 0,75% accuratezze di portata
• Perdita di pressione permanente più bassa di qualsiasi flussometro di DP
• Disponibile in 2 - 96 dentro. (50 - 2400 millimetri) allini le dimensioni
