trasmettitore livellato del radar con il cavo dell'acciaio inossidabile
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo: | Tipo di cavo trasmettitori del livello del radar | Applicazione: | liquido, residui e solido |
|---|---|---|---|
| Gamma di Max.measuring: | 0 - 30m | montaggio trattato: | G1 - flangia DN50, DN80, DN100, DN150 di 1/2 |
| G1 - flangia DN50, DN80, DN100, DN150 di 1/2: | tipo di cavo acciaio inossidabile 316 L | Temperatura trattata: | -40… +80℃ |
| Evidenziare: | trasduttore del livello dell'acqua,trasmettitori del livello liquido |
||

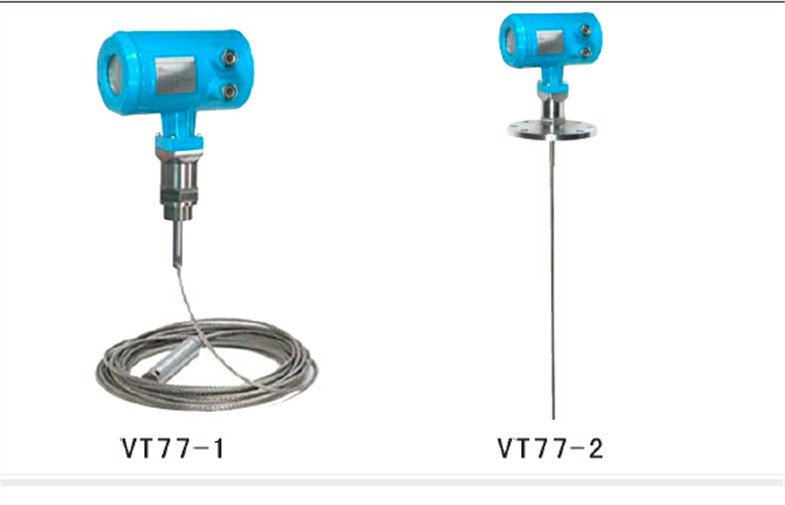

trasmettitore livellato del radar con il cavo dell'acciaio inossidabile
Dettaglio rapido:
- -40ºC alla temperatura di funzionamento 80ºC
- isolamento dell'acciaio inossidabile 316L di 100%.
- Ampia varietà di campi di pressione e di uscite elettriche
- Basso costo e pacchetto compatto
- acciaio inossidabile con costruzione rigida e robusta.
- Il cappuccio di protezione con un piccolo foro
- La tecnologia squisita di sigillamento
- un cavo impermeabile con il tubo flessibile dello sfiato
- 0,25%, 0,50% accuratezze
Descrizione:
Il radar dell'onda guida di serie VT77 è strumento di misura basato per principio di viaggio di tempo,
le onde di radar viaggiano alla velocità della luce, il tempo di esercizio possono essere attraverso i componenti elettronici
sono convertiti in segnali livellati. Sondi un impulso ad alta frequenza e lungo la sonda della barretta o del cavo
la propagazione, quando l'impulso incontra la superficie del materiale è riflessa indietro dallo strumento del ricevitore dentro
la ricezione ed il segnale di distanza in un segnale.
Input
Il segnale riflesso di impulso è trasmesso lungo il proble al circuito del calibro. L'unità di elaborazione di microonda elabora questo segnale e riconosce l'eco dell'onda dell'impulso di microonda dalla superficie del materiale. Il segnale corretto di eco dell'onda è riconosciuto dal softwave intelligente, la distanza dalla superficie del materiale D è proporzionale alla durata di volo dell'impulso T:
D=C×T/2
La C è la velocità della luce.
Come la distanza del carro armato vuoto E è conosciuta, così
L=E-D
Uscita
Introducendo l'altezza vuota E del carro armato (allo zero assoluto), l'altezza completa del carro armato (campo di misura completo) e un certo parametro dell'applicazione sono fissati. Con i parametri dell'applicazione, il trasmettitore si adatterà automaticamente all'ambiente di misurazione, l'uscita corrispondente 4-20mA.
Distanza di misurazione
La seguente tavola indica le relazioni fra il medium e la distanza di misurazione
Applicazioni:
Usato per il recipiente del grano, olio carburante/acqua/carro armato della polvere, liquido
Specifiche:
| Tipo | Tipo di cavo trasmettitori del livello del radar |
| Tipo della sonda | tipo di cavo |
| applicazione | liquido, residui e solido |
| Gamma di Max.measuring | 0 - 30m |
| montaggio trattato | G1 - flangia DN50, DN80, DN100, DN150 di 1/2 |
| Maerial dell'elemento di rilevazione | tipo di cavo acciaio inossidabile 316 L |
| Temperatura trattata | “- 40… +80℃„ |
| Pressione trattata | “- 1,0… 40bar„ |
| Accuratezza <> | 0,1% |
| Gamma di frequenza | 100MHZ-1.8GHZ |
| livello di protezione e a prova di ex | EXiaIICT6/IP68 |
| Uscita del segnale | /RS485 bifilare/a quattro vie 4… 20mA/HART |
Vantaggio competitivo:
offerta di prezzi 1.Competitive
metodo ad azione ritardata 2.Special
3.Stable e misura precisa molto nel periodo ridotto
