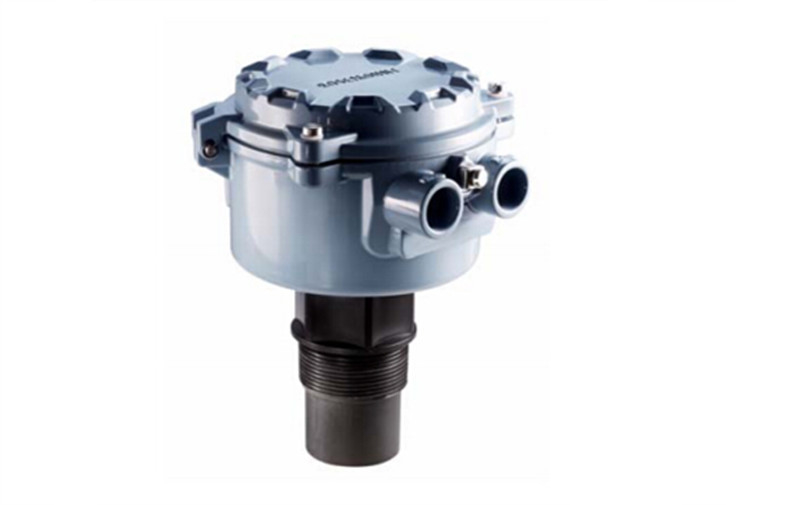

Rosemount un trasmettitore livellato ultrasonico 4-20mA di 3100 serie con l'uscita di HART

Rosemount un trasmettitore livellato ultrasonico di 3100 serie semplice installare e funzionare con manutenzione minima

Dettaglio rapido:

· Principale ultrasonico di misura

· 26 ft o 36 ft di campo di misura secondo il modello

· 4-20mA prodotto o 4-20mA con HART ha prodotto disponibile

· Modelli pericolosi di approvazione di posizione disponibili

· di alloggio di alluminio fuso sotto pressione coperto Polyurethan

· Protezione dell'ingresso: NEMA 4X, IP66

Descrizione:

Il Rosemount un trasmettitore livellato ultrasonico di 3100 serie è un trasmettitore del livello liquido basato sulla tecnologia ultrasonica che è adatta a molte applicazioni liquide. Il Rosemount un trasmettitore livellato ultrasonico di 3100 serie è semplice installare e funzionare. Una volta che installato, la manutenzione è minima. La misura di non contatto senza le parti mobili elimina i problemi sperimentati tipicamente con strumentazione di contatto. Il Rosemount un trasmettitore livellato ultrasonico di 3100 serie caratterizza 2 relè del segnale della totalità, il materiale bagnato PVDF resistente alla corrosione, il pulsante semplice che programmano, la compensazione di temperatura automatica e un'esposizione LCD incorporata.

Il trasmettitore livellato ultrasonico di Rosemount 3101 di livello base è progettato per il livello semplice o le misure di distanza sopra una gamma di 1 - 26 ft e di 4-20mA segnalano l'uscita.

Il trasmettitore livellato ultrasonico di Rosemount 3102 ha due relè integrati per le misure di distanza o del livello sopra una gamma di 1 - 36 piedi. Inoltre caratterizza il volume ed apre i calcoli di flusso del canale e un 4-20mA/uscita di HART.

Il trasmettitore livellato ultrasonico di Rosemount 3105 è di per sé sicuro per uso nelle aree pericolose. Le comunicazioni digitali di HART inoltre sono fornite. Con un wetside di PVDF, il trasmettitore livellato ultrasonico di Rosemount 3105 può essere utilizzato nelle applicazioni più pericolose e più corrosive. Oltre al sensore di temperatura integrato, un sensore di temperatura esterno facoltativo può essere utilizzato con i trasmettitori livellati ultrasonici di Rosemount 3102 e 3105, che possono essere usati per misurare la distanza ed il livello o per calcolare il volume o entrare in un canale aperto.

Trasmettitore del livello di Rosemount 3101
• 26 piedi (m) raggio d'azione 8
• Ciclo bifilare alimentato, uscita 4-20mA
• Esposizione LCD integrale e programmazione semplice del pulsante
• Wetside dell'alloggio del trasduttore di PVDF
• NEMA 4X, alloggio di alluminio IP66

Trasmettitore del livello di Rosemount 3102
• 36 piedi (m) raggio d'azione 11
• 4-20 uscita di mA HART e due relè del segnale della totalità (SPST)
• Esposizione LCD integrale e programmazione semplice del pulsante
• Le misure livellano, distanziano, volume del carro armato ed aprono il flusso di Manica

Trasmettitore del livello di Rosemount 3105
• 36 piedi (uscita di 4-20 e raggio d'azione m) di 11 mA HART
• Esposizione LCD integrale e programmazione semplice del pulsante
• Le misure livellano, distanziano, volume del carro armato ed aprono il flusso di Manica
• FM, CSA, ATEX e IECEx di per sé sicuri e approvati

Applicazioni:

Il Rosemount 3100 serie è un trasmettitore del livello liquido basato sopra
tecnologia ultrasonica che è adatta a molte applicazioni liquide.
I segnali di impulso ultrasonici sono trasmessi e riflessi dal
superficie del liquido. Il trasmettitore “ascolta„ i segnali riflessi
(echi) e misure l'ad azione ritardata fra la trasmissione e
ricezione.
La distanza alla superficie liquida è calcolata automaticamente facendo uso di
l'ad azione ritardata computato.
Un sensore di temperatura integrato misura continuamente l'aria
temperatura intorno al trasmettitore. Poi computa la velocità di
suoni in aria, compensante automaticamente la distanza
effetti di temperatura. I 3102 e i 3105 hanno una ripresa esterna
Opzione del sensore di temperatura.
La misura di distanza può essere inviata con il 4-20 mA o
Uscita di HART®.

Specifiche:

Vantaggio competitivo:

Pacchetti software avanzati
• Impari la routine (registrazione falsa di eco)
Il trasmettitore può imparare trascurare fino a quattro echi falsi,
causato dal segnale di impulso che riflette fuori dalle ostruzioni, fino a
il livello reale è visto.
• Tracciato vuoto del carro armato
Quando un carro armato è vuoto, il trasmettitore può imparare trascurare su
a quattro echi falsi, senza l'esigenza di interazione dell'utente.
• Profondità attuale
Il riferimento inferiore può essere fissato automaticamente facendo uso della a
profondità utente-entrata in conosciuta.
• Metta come vuoto
Quando il carro armato è vuoto, il riferimento inferiore può essere
automaticamente risistemazione alla distanza misurata.
• Contrappeso di distanza
La distanza alla superficie può essere regolata dalla a
valore di derivazione positivo o negativo utente-entrato in.
• Contrappeso del livello
Il livello può essere regolato da un positivo utente-entrato in o
valore di derivazione negativo.
• Soppressione inferiore
Il trasmettitore può essere messo per trascurare un'area del carro armato
basi per evitare gli echi falsi dalle ostruzioni.
