4 - trasmettitore del livello di Rosemount del radar del cavo 5600 con il rendimento elevato

4 - trasmettitore del livello di Rosemount del radar del cavo 5600 con il microprocessore di contatto non di rendimento elevato

Dettaglio rapido:

· alimentazione elettrica di 24-240V AC/DC

· FMCW, 10 gigahertz liberano la propagazione del principale di misura del radar

· accuratezza di pollice ±0.2

· uscita di Fieldbus del FONDAMENTO di comunicazione di 4-20mA HART

· Ex-Approvazioni: ATEX ignifugo, CSA protetto contro le esplosioni, FM: Protetto contro le esplosioni, IECEx: Ignifugo

· NEMA 4, IP66, protezione dell'ingresso IP67

· Recinzione modellata della fusion d'alluminio con i compartimenti doppi

Descrizione:

4 il cavo Rosemount trasmettitore del livello del radar di 5600 serie ha un microprocessore di non contatto di rendimento elevato che tiene conto l'elaborazione dei segnali avanzata e le caratteristiche d'inseguimento astute. Insieme alla sua alta sensibilità il trasmettitore del radar può individuare e valutare tutti gli echi all'interno del carro armato o della nave. Il Rosemount trasmettitore del livello del radar di 5600 serie sostiene ed assiste l'utente ad una riuscita configurazione nelle applicazioni livellate trattate da facile alle situazioni trattate complesse.

Il Rosemount trasmettitore del livello del radar di 5600 serie usa la tecnologia di microonda avanzata per ottenere il più alte affidabilità e precisione. Misura il livello di liquidi, di residui e di solidi. Il Rosemount trasmettitore del livello del radar di 5600 serie funziona in una vasta gamma di in temperature, di in pressioni, di in miscugli di gas del vapore e di varie circostanze trattate.

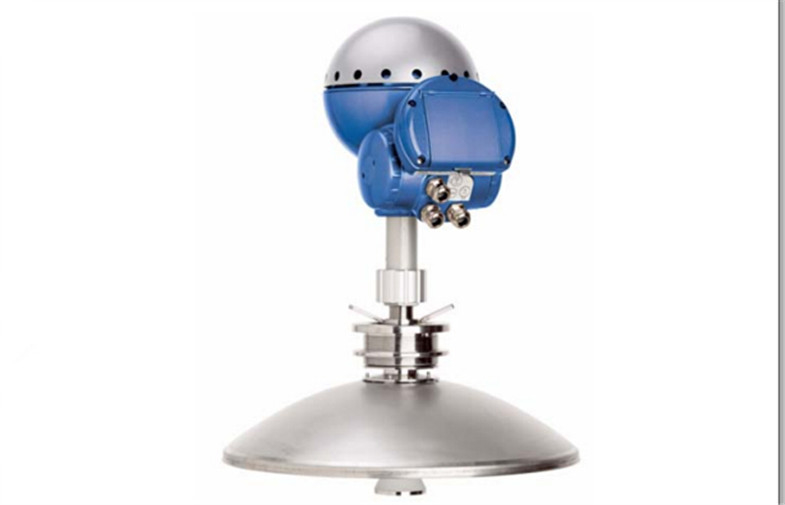

Un Rosemount trasmettitore del livello del radar di 5600 serie consiste di una testa del trasmettitore e di un collegamento del carro armato compreso l'antenna. La testa del trasmettitore e l'interno di elettronica sono intercambiabili senza aprire il carro armato. Le antenne sono disponibili in quattro modelli. L'antenna di barretta è adatta a carri armati con le piccole aperture. Una flangia attuale del carro armato può essere usata come il collegamento del carro armato. L'antenna del cono è adatta alibero propagazione e ad installazione montata tubo. Le estensioni del cono sono disponibili e le antenne facoltative del cono con una pulizia/un collegamento arrossirsi sono disponibili. L'antenna trattata della guarnizione espone soltanto adatto materiale ad applicazioni igieniche o corrosive. Il piatto della guarnizione trattata è fatto di PTFE. L'antenna parabolica è adatta a prodotti solidi, può resistere alla contaminazione pesante e può essere fornita di rivestimento protettivo di PTFE per ridurre gli effetti degli ambienti polverosi.

Le antenne di barretta e del cono, eccetto il cono con arrossire il collegamento, sono progettate con un piatto protettivo. Il piatto e l'antenna (acciaio inossidabile o materiale facoltativo) insieme alla guarnizione ed ai giunti circolari del carro armato (PTFE o quarzo) sono le parti bagnate esposte all'atmosfera del carro armato. Ciò permette l'uso di una flangia attuale, o un'alternativa più a basso costo della flangia. Le flange sciolte sono disponibili.

Il Rosemount trasmettitore del livello del radar di 5600 serie ha un'alimentazione elettrica con una gamma ultra di ampiezza dell'input da 24 a CA 240V o a CC, 0-60 hertz. La testa del trasmettitore ha due scatole di giunzione separate. Uno è per i cavi di alimentazione elettrica del segnale di un'uscita primaria sicura non-intrinseco e. L'altro è usato normalmente per (IS) di per sé sicuro HART/uscite analogiche o facoltativamente per la a non È uscita analogica secondaria. Le uscite primarie possono essere fieldbus del FONDAMENTO o di HART, È o non È. HART e le uscite analogiche secondarie possono essere attivo o passivo secondo le opzioni richieste.

Applicazioni:

Il Rosemount trasmettitore del livello del radar di 5600 serie usa la tecnologia di microonda avanzata per ottenere il più alte affidabilità e precisione. Misura il livello di liquidi, di residui e di solidi. Il Rosemount trasmettitore del livello del radar di 5600 serie funziona in una vasta gamma di in temperature, di in pressioni, di in miscugli di gas del vapore e di varie circostanze trattate.

Specifiche:

Vantaggio competitivo:

• Migliore prestazione ed uptime forniti
sensibilità principale del mercato
• L'elaborazione dei segnali unica tiene conto
circostanze trattate provocatorie
• Livello estremamente affidabile ed accurato
trasmettitore dovuto la sua alta ripetibilità
• Collegamento facile con potere regolabile
rifornimento, 24-240 Vac/dc, 0-60 hertz
• Configurazione e messa a punto facili con intelligente
software support
• Alta flessibilità di applicazione con un esteso
selezione delle antenne e dei materiali
• Costi di mantenimento minimizzati senza il contatto

e nessun parti mobili; nessuna ricalibratura
richiesto

• Teste intercambiabili del trasmettitore e
antenne
