trasmettitore del livello di 3051SAL Rosemount con il protocollo a due fili di 20 - di 4 mA HART

trasmettitore del livello di 3051SAL Rosemount con il protocollo a due fili di 20 - di 4 mA HART

Dettaglio rapido:

· Piattaforme complanari ed in-linea del modulo del sensore

· Pressioni assolute o differenziali del calibro,

· Un campo di pressione da fino a 10.000 lb/po quadrato ass. (690 barre)

· Varietà di collegamenti trattati

· Limite di temperatura ambiente: °F -40 - 185 (- °C) 40 - 85

· una garanzia limitata da 12 anni

· 0-100% umidità relativa

Descrizione:

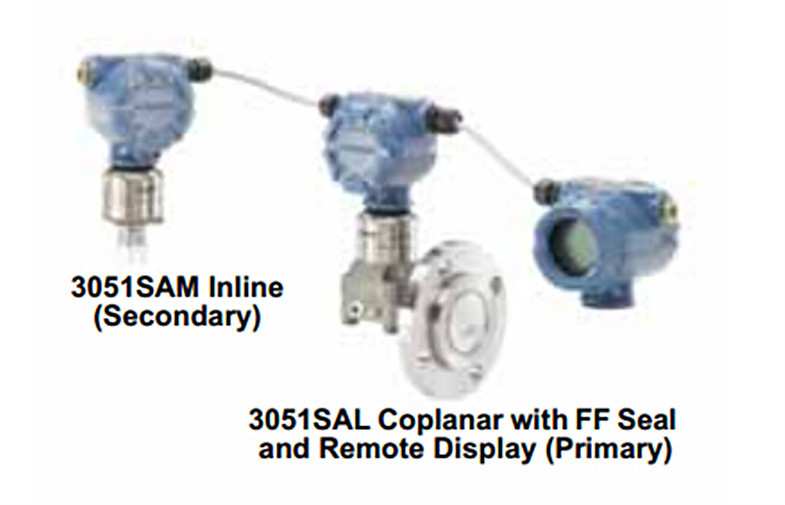

Il sistema del trasmettitore del livello liquido di Rosemount 3051SAL è un'architettura flessibile e a due fili di 4-20 il mA HART che calcola elettronicamente la pressione differenziale (DP) facendo uso di due sensori di pressione che sono collegati insieme ad un cavo elettrico non privato.

Le domande ideali di sistema di 3051SAL ERS includono le navi e le colonne di distillazione alte che hanno richiesto tradizionalmente le lunghezze lunghe del capillare o della conduttura di impulso. Una volta utilizzato in questi tipi di applicazioni, il sistema di 3051S ERS può consegnare:

· Misure più accurate e più ripetibili di DP

· Risposta temporale più veloce

· Installazioni semplificate

· Manutenzione riduttrice

Applicazioni:

Il trasmettitore del livello di pressione differenziale di Rosemount 3051SAL è servizio per la misura del livello liquido.

Specifiche:

Specificazione del Physic:

· Collegamenti elettrici: 1/2-14 NPT, G1/2 e M20 condotto del × 1,5 (CM20).

· Collegamenti trattati: 2 dentro. (DN 50), 3 dentro. (DN 80), o 4 dentro. (DN 100); Classi 150, dell'ANSI flangia 300, o 600; Flangia 10K, 20K, o 40K di JIS; Flangia di PN 10/16 o di PN 40 per i FF e le flange E-F della guarnizione, 1 dentro. (DN 25) o 1,5 dentro. (DN 40); Classi 150, dell'ANSI flangia 300, o 600; Flangia 10K, 20K, o 40K di JIS; Flangia di PN 40 per la femmina delle flange della guarnizione di rf, 1/4-18, 1/2-14, 3/4-14, o 1-11.5 dei NPT per le guarnizioni di RT, 1,5 dentro, 2 dentro, o 3 dentro. Tri Morsetto igienico di stile del Tri Trifoglio per le guarnizioni dello Sc, 4 dentro. Il carro armato igienico sarchia per le guarnizioni degli ss.

· Parti bagnate processo: I diaframmi trattati è 316L SST o la lega C-276 o tantalio; La parte di estensione è CF-3M o CW-12MW; La flangia di supporto è CS placcato Zinco-cobalto o SST.

· Parti Non Bagnate: L'alloggio di elettronica è alluminio a basso tenore di rame o CF-8M (una versione della colata di 316 SST). Tipo NEMA 4X, IP 66, IP 68 di recinzione.

· Il liquido del materiale di riempimento del modulo del sensore è silicone complanare di usi o l'idrocarburo alogenato inerte, serie in-linea usa il silicone Fluorinert FC-43.

· Liquido del materiale di riempimento della guarnizione: Syltherm XLT, silicone 704, siliconi 200, inerte, glicerina, Neobee M-20, glicol di propilene ed acqua.

Vantaggio competitivo:

1. Varietà di collegamenti trattati compreso flangiato, infilata e guarnizioni igieniche.

2. Prestazione quantificata per l'intera assemblea guarnizione/del trasmettitore.

3. 4-20 mA HART, bus del campo del FONDAMENTO e protocolli senza fili facoltativi. Per la radio è l'IEC 62591 (HART senza fili), 2,4 gigahertz DSSS.

4. La guarnizione a distanza del supporto 1199 supplementari può anche essere ordinata per miglioramento della prestazione.

5. Conformità al sigma di specificazione ±3.

6. Accuratezza is±0.065% della portata per tipo classico.

7. Alimentazione elettrica: Alimentazione elettrica esterna richiesta. Il trasmettitore aziona sopra una CC di 10.5-36 V senza il carico. La protezione inversa di polarità è standard.

8. Limiti di temperatura: per Ambient-40 a °C 85 senza LCD, – °C 40 - 80 con il LCD.

9. Autodiagnosi: individua un sensore o il guasto del microprocessore, il segnale analogico è massimo o basso guidato avvisare l'operatore.
