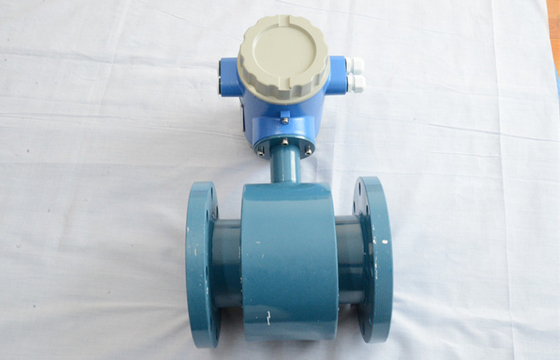

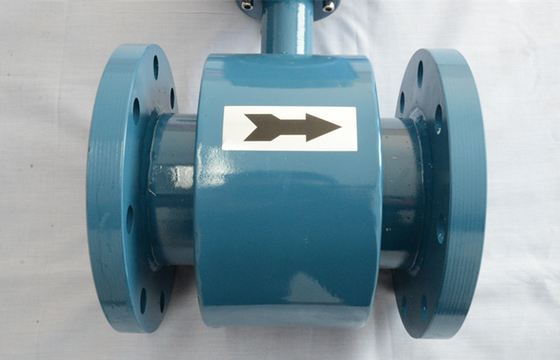

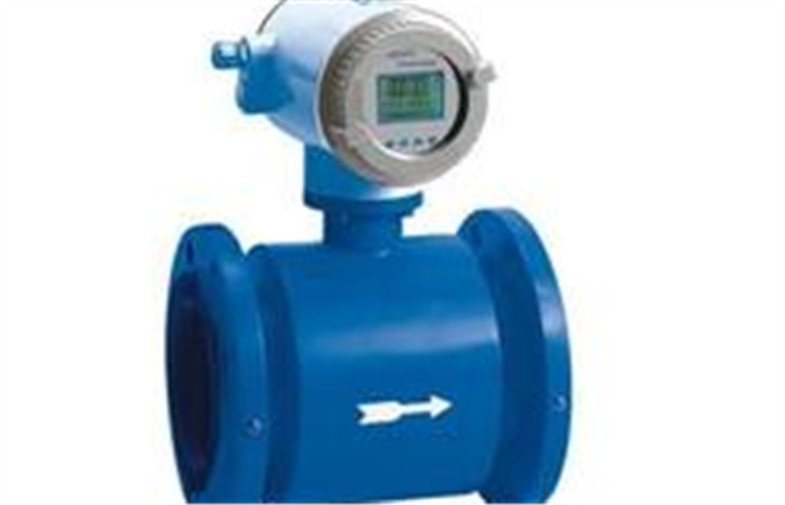

Misuratore di portata elettromagnetico per la misura delle acque luride/pura scorrimento dell'acqua

Misuratore di portata elettromagnetico per la misura delle acque luride/pura scorrimento dell'acqua





Dettaglio rapido:



Modi dell'installazione: Tipo integrato flangia

Apertura: DN10~DN2000

Materiale dell'elettrodo: 316, HB, Hc, Ti, tum

Materiale interno del rivestimento: PTEE, PFA, F46, CR

Medium: liquido di conduzione (comprenda l'ente bifase del solido liquido)

Grado di accuratezza: 0,2%, 0,5%, 1,0%

Portata di velocità di flusso: 0.1~15m/s (unità di flusso selezionabile)

Pressione stimata: 0.6Mpa, 1.0Mpa, 1.6Mpa e 4.0Mpa

Grado di protezione: IP67, IP68

Segnale in uscita: 4~20mA uscita, frequenza, impulso

Interfaccia di comunicazione: RS232, RS485 e HART





Descrizione:



Il flussometro elettromagnetico di serie di ZZGC segue la legge di Faraday di induzione elettromagnetica. Possono essere usati per misurare esattamente il debito dei liquidi che sono conduzione elettrica, sostanza caustica e misto con i liquidi. Sono ampiamente usati in tutto le industrie di petrolio, ingegneria chimica, farmacologia, la fabbricazione della carta, energia elettrica, protezione dell'ambiente e così via.



I vestiti elettromagnetici del flussometro per tutti i tipi di liquidi scorrono misurando quali il liquido della conducibilità, il fango ed i residui elettronici ecc. in base alla sua conducibilità minima. Il risultato non può essere colpitoe dalla temperatura, dalla pressione, dalla viscosità e dalla densità.

Può anche essere usato per la misurazione del materiale corrosivo finchè il giusto materiale è stato scelto per il materiale del rivestimento. Il medium solido non colpirà il risultato.

Il sensore di flusso ed il compatto intelligente del convertitore o compone esclusivamente un flussometro completo.



Tasso del campo di misura: 1:100

la l nessun flusso migliora l'attrezzatura

l vestiti per vario del liquido elettronico di conducibilità

l nessun'influenza dalla temperatura, dalla viscosità, dalla pressione e dalla densità

l anticorrosiva

la l misura entrambi a ed il flusso inverso

la l esposizione enorme, facile funziona

l EEPROM a lungo termine per conservare i dati quando perda il potere

la l sostiene MODBUS/HARTcommunication protocal

l ampia gamma di lavoro di volt

la l auto diagnostica

Spec. tecnica del sensore di flusso

Spec. tecnica

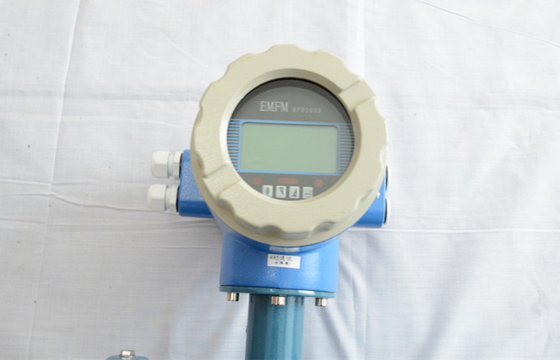

L'esposizione raggiunge il display a cristalli liquidi 8element, orologio corrente per indicare i dati di flusso. due generi di unità da scegliere: metro o L. cubico.

Stile inserito struttura, tipo compatto o tipo separato

Liquido bifase medio di misurazione del solido liquido o del liquido, conducibilità >0.5μs/cm2

Gamma 0.05m/s~12m/s

La gamma di accuratezza fra 0.1m/s~10m/s può essere 0,5%

DN (millimetro) 6mm~2000 millimetro

PN PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN420 facoltativo

Segnale in uscita 4~20mA o frequenza

Comunicazione RS485, protocollo di sostegno MODBUS (non standard), supporto HART (opzione)

Collegamento della flangia del collegamento DN6~DN2000

Vestiti standard del collegamento per tutti i tipi di norma della flangia (per esempio: LE BS EN1092-1)

L'accuratezza standard si applica a EN1434-1: norma 2003

Il certificato del CE si applica a LVD 2006/95/EC ed a contabilità elettromagnetica 2004/108/EC

En 61326-1: norma 2006 di radiazione (precisa applichi in BS EN50081-1)

En 61326-1: 2006 norme diblocco (precise applichi in BS EN50082-1)

En 61010-1: 2001

Il tipo del compatto del grado della protezione per IP65, scrive esclusivamente per IP67or IP68 (facoltativo)

Alimentazione elettrica AC86~220V o DC24V (facoltativo)

Temperatura ambiente 5~55C

Huminity ambientale di meno di 85% r.h (noncondensation)

Liquido di conducibilità di campo di applicazione quali acqua fredda e calda, acqua pura e materiale corrosivo ecc.

DN (millimetro) 6mm~~2000mm

PN PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN420

Materiale 316L dell'elettrodo

Il materiale PTFE del rivestimento o personalizza

Il tem medio 0~70, massimo è 180

Acciaio al carbonio materiale di Shell

Grado IP65, IP67 e IP6 di protezione

Collegamento tutti i applys (per esempio: LE BS EN1092-1)





Applicazioni:



L'area di applicazione principale;

Acqua pura, acque reflue

La fabbricazione elettronica ed assegna

Chimica e medicina del lavoro





Specifiche:



ambiente temperatura	– 10~+ 60℃	condizione di lavoro normale CONTRO stato di esperimento	temperatura dell'ambiente	20℃±2℃
relativo umidità	5%~90%		umidità relativa	45%~85%
Potere rifornimento	8~265V, 45~63Hz (singolo CA) 16~30V (corrente continua)		input delle condutture	220±2% 50Hz±5%
watt	<15wmating with="" sensor="">		Tempo di riscaldamento	30min









Vantaggio competitivo:



- Temperatura ambiente: -20~60;
- Umidità relativa: ≤85%RH;
- Pressione atmosferica: 86KPa~106KPa;
- Liquido applicabile: liquido elettricamente di conduzione;
- Temperatura fluida: - 25~ +65

- Conduttività elettrica: 5us/cm.
