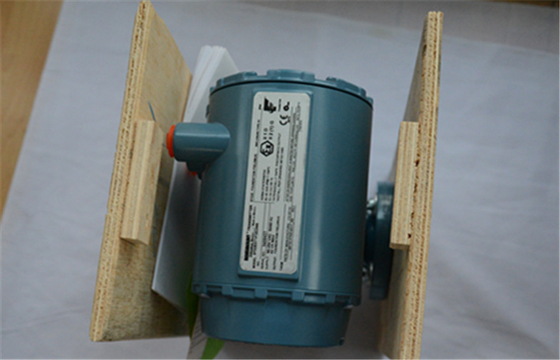

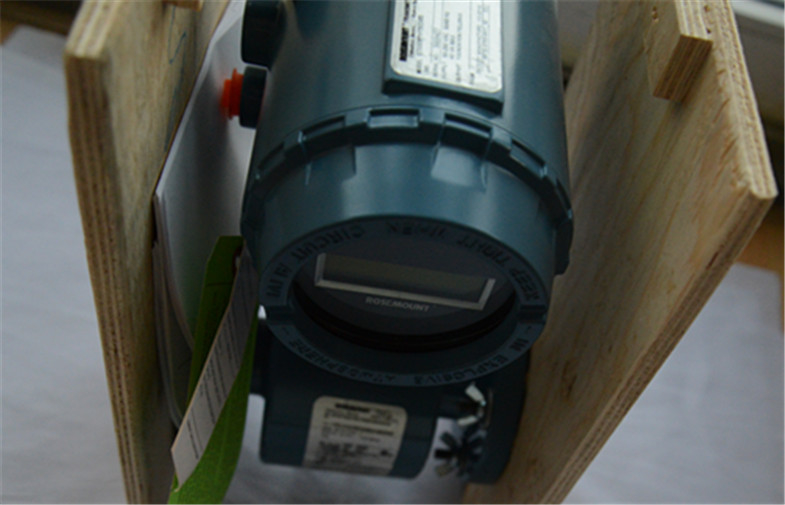

Misuratore di portata elettromagnetico di inserzione di Rosemount con il montaggio integrale o a distanza

Misuratore di portata elettromagnetico di inserzione di Rosemount con il montaggio integrale o a distanza

Dettaglio rapido:

• Ideale per le installazioni integrali del trasmettitore del supporto

• HART/analogo, fieldbus del FONDAMENTO, o disponibile prodotto fieldbus di PA di PROFIBUS

• Sistemi diagnostici avanzati disponibili

• Commutatore ottico LOI

• DI/DO facoltativo disponibile (HART soltanto)

Descrizione:

PROCEDURE DI INSTALLAZIONE

L'installazione di Rosemount 8732 include sia meccanico che elettrico dettagliati

procedure di installazione.

Monti il trasmettitore

i trasmettitori A distanza-montati possono essere montati su un tubo fino a due pollici dentro

diametro o contro una superficie piana.

Montaggio del tubo

per montare il trasmettitore su un tubo:

1. Attacchi il montaggio - sostegno al tubo facendo uso dell'hardware di montaggio.

2. Attacchi i 8732 al montaggio - sostegno facendo uso delle viti di montaggio.

Montaggio di superficie

per sorgere supporto il trasmettitore:

1. Attacchi i 8732 alla posizione del montaggio facendo uso delle viti di montaggio.

Per convertire dal supporto integrato in trasmettitore a distanza del supporto, consulti

Supplemento manuale: Supporto integrato alla conversione a distanza del supporto

COLLEGAMENTI DEL SENSORE

Questa sezione riguarda i punti richiesti per installare fisicamente il trasmettitore

compreso collegamenti e la calibratura.

Sensori di Rosemount

Per collegare il trasmettitore ad un sensore non-Rosemount, riferisca al

appropri lo schema elettrico “negli schemi elettrici universali del sensore„ sopra

impagini E-1. La procedura di calibratura elencata non è richiesta una volta usata con

Sensori di Rosemount.

Trasmettitore ai collegamenti del sensore

I sensori del wafer e flangiata hanno due porti del condotto secondo le indicazioni di figura 2-16.

L'uno o l'altro uno può essere usato per gli entrambi cavi dell'azionamento e dell'elettrodo della bobina. Usi

spina dell'acciaio inossidabile che è fornita per sigillare il porto inutilizzato del condotto. Uso

Nastro di PTFE o sigillante del filo appropriato per l'installazione quando sigillano

condotto.

Un singolo funzionamento dedicato del condotto per i cavi dell'azionamento e dell'elettrodo della bobina ha luogo

avuto bisogno di fra un sensore e un trasmettitore a distanza. Cavi impacchettati da

i flussometri magnetici multipli in un singolo condotto sono probabili creare

problemi di rumore e di interferenza nel vostro sistema. Usi un insieme dei cavi per

funzionamento del condotto. Si veda figura 2-16 per il diagramma adeguato dell'installazione del condotto e

Tabella 2-3 per cavo raccomandato. Per gli schemi elettrici integrali ed a distanza

riferisca a figura 2-19.

Applicazioni:

Trasmettitore di Rosemount 8732 - progettazione del Integrale-supporto, esposizione retroilluminata ed alloggio protetto contro le esplosioni. Disponibile con il fieldbus di FOUNDATION™, di HART®, o il PA di PROFIBUS, i sistemi diagnostici del dispositivo e la verifica del tester di Smart™ per migliorare affidabilità e prestazione

Specifiche:

Avviso:

Considerazioni ambientali

Per assicurare la vita massima del trasmettitore, eviti le temperature estreme e la vibrazione. I settori problematici tipici includono:

• linee di alto-vibrazione con i trasmettitori integralmente montati

• installazioni di caldo-clima alla luce solare diretta

• installazioni all'aperto nei climi freddi

I trasmettitori montati ripresa esterna possono essere installati nella sala di controllo proteggere l'elettronica da un ambiente duro e consentire l'accesso facile per la configurazione o il servizio.

Rosemount che 8732 trasmettitori richiedono il potere esterno così là deve essere accesso ad un'alimentazione adatta.
