Fresatura del centro di lavorazione di CNC di orizzontale/alesaggio supportting/che perfora
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Tipo: | Orizzontale |
|---|---|---|---|
| CNC o non: | CNC | Grado automatico: | Automatico |
| Max. Swing Diameter: | 350 mm | Tensione: | 380V |
| Potere (W): | 15KW | Dimensione (L*W*H): | 4900*4500*2850mm |
| Peso: | 9500kg | Servizio di assistenza al cliente fornito: | Costruisce disponibile per assistere il macchinario oltremare |
| Garanzia: | 12 mesi | Dimensione del tavolo di lavoro: | 500*500mm |
| viaggio dell'ascissa: | 900mm | viaggio dell'asse y: | 750mm |
| viaggio di asse di z: | 1250mm | quantità dello strumento: | 24 |
| conicità del fuso: | BT50 | Velocità di rotazione del mandrino: | 8000rpm |
| velocità di alimentazione veloce: | 24 m/min | Peso netto: | 9500kg |
| Dimensione a macchina: | 4900*4500*2850mm | ||
| Evidenziare: | Servizi di lavorazione CNC,centro di lavorazione di precisione |
||

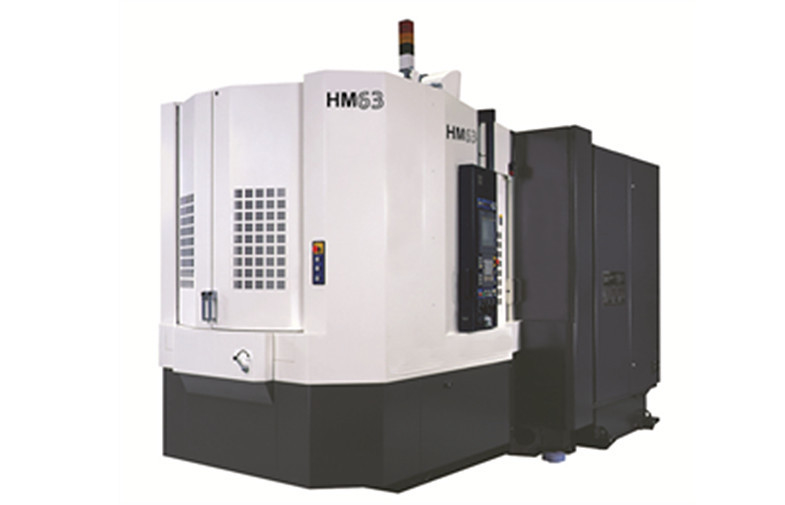

Centro di lavorazione HM50/HM50B HM63/HM63B di CNC di orizzontale con
più alta rigidità globale dell'unità e più velocemente
velocità del movimento
Dettaglio rapido:
1. L'ottimizzazione limitata dell'elemento del computer fa il più alta rigidità globale dell'unità e più velocemente
velocità del movimento.
2. Tutte le asce di moto lineare adottano i binari di guida lineari.
3. Tutte le parti sono sollecitate ragionevolmente ed hanno struttura compatta.
4. La vite della palla di precisione del livello di pretesa C3 assicura.
5. Tre asce adottano gli accoppiamenti flessibili di alta precisione R+W vicino coppia per assicurarsi
l'alta precisione di posizione nell'alto stato d'accelerazione.
6. La casa della macchina della protezione, lo scarico del chip ed il drenaggio completi sono inventati
struttura avanzata ed affidabile.
7. La macchina adotta la progettazione di ingegneria del corpo umano per assicurarsi l'operazione
facilmente e sicuro.
8. Il worktable di scambio può essere facoltativo.
9. Tutte le specie di misurazione del sistema di rilevamento capo e stridente può aggiungersi.
Descrizione:
1. Garanzia per questa filettatrice
1. gli ingegneri sono a disposizione per fare il servizio d'oltremare del macchinario. In alcuni paesi, abbiamo fare d'oltremare dell'agente
servizio di dopo-vendita a tempo e professionale.
2. 24 ore di cuore a servizio del cuore online o al cellulare.
3. preparandosi nella nostra fabbrica ed online sia esente da costo.
4. la garanzia è di 12 mesi, piccole parti rotte è esente da costo sostituire, pezzi di ricambio è consegnata con la macchina
per la convenienza del cliente.
5. Offriamo il migliore prezzo dell'agente ed il prezzo del distributore.
2. Cliente e consegna
accetti il ODM, OEM,
accetti la CATENA DELL'OROLOGIO, CFR, il CIF, prezzo di EXW,
T/T 30% come il deposito e l'equilibrio prima delle macchine utensili lasciano la nostra fabbrica.
i prodotti normali con tempo standard di fabbricazione di configurazione è 7-15 giorni lavorativi.
Applicazioni:
La macchina è adatta a fabbricazione militare, aerospaziale, automobilistica, di modello, del macchinario e ad altre industrie, carta
inscatoli le parti delle parti, le parti a disco, le parti a forma di speciale, parti da un fiture può completare automaticamente vario lavorare
quattro la fresatura di superficie, l'alesaggio, la perforazione, espandentesi, la cerniera, società, assicura la precisione e il effiiency lavoranti
Specifiche:
Accessori facoltativi orizzontali del centro a macchina
Azionamento del fuso del riduttore del ● con ZF o il BF
La velocità di rotazione del mandrino del ● è 8000rpm
● che concentra sull'acqua
Tipo rivista dello strumento (40) di stoccaggio del ●
Specificazione orizzontale HM50/50B del centro a macchina
|
|
HM50 | HM50B |
|
Dimensione della tavola di lavoro |
500*500 | 500*500 |
|
Quantità della tavola di lavoro |
1 | 2 |
|
Divisione di scala del Worktable |
1 | 1 |
|
Viaggio dell'ascissa |
900 | 900 |
| Viaggio dell'asse y | 750 | 750 |
| Viaggio di asse di Z | 650 | 1250 |
|
Distanza fra il centro del fuso e la superficie del worktable |
110-860 | 110-860 |
|
Distanza fra il fronte dell'estremità del fuso al centro del worktable |
230-880 | 230-1480 |
|
T-scanalatura (larghezza di scanalatura di No.* che *spacing) |
5-14×100 | 5-14×100 |
|
Conicità del fuso |
BT50 | BT50 |
|
Velocità di rotazione del mandrino |
8000rpm | 8000rpm |
|
Vite della palla di asse di X.Y.Z |
4512,4512,5012 | 4512,4512,5012 |
|
Velocità rapida di asse di X.Y.Z |
24/24/24 | 24/24/24 |
| Binari di guida lineari di asse di X.Y.Z | RUE45, RUE45, RUE55 | RUE45, RUE45, RUE55 |
| Collegamento del motore di asse di X.Y.Z | collegamento diretto | collegamento diretto |
| Potere del motore mandrino | 11/15 | 11/15 |
| Motore di asse di X.Y.Z | X: 12 Y: 22Z: 22 | X: 12 Y: 22 Z: 22 |
|
Quantità dello strumento |
24 | 24 |
| Lunghezza del diametro e peso massimi degli strumenti | 112mm/350mm/15g | 112mm/350mm/15g |
| Posizioni l'accuratezza | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Riposizioni l'accuratezza | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
|
Lavori la dimensione a macchina (L*W*H) |
4900X4500X2850 | 4900X4500X2850 |
|
Capacità di carico della tavola di lavoro |
500 | 500 |
|
N.W. |
8200 |
9500 |
Specificazione orizzontale HM63/63B del centro a macchina
|
|
HM63 | HM63B |
|
Dimensione della tavola di lavoro |
630*630 | 630*630 |
|
Quantità della tavola di lavoro |
1 | 2 |
|
Divisione di scala del Worktable |
1 | 1 |
|
Viaggio dell'ascissa |
1000 | 1000 |
| Viaggio dell'asse y | 850 | 850 |
| Viaggio di asse di Z | 1050 | 1050 |
|
Distanza fra il centro del fuso e superficie del worktable |
110-960 | 110-960 |
|
Distanza fra il fronte dell'estremità del fuso al centro del worktable |
50-1100 | 50-1100 |
|
T-scanalatura (larghezza di scanalatura di No.* che *spacing) |
5-18×100 | 5-18×100 |
|
Conicità del fuso |
BT50 | BT50 |
|
Velocità di rotazione del mandrino |
6000rpm | 6000rpm |
|
Vite della palla di asse di X.Y.Z |
5012,5012,5012 | 5012,5012,5012 |
|
Velocità rapida di asse di X.Y.Z |
24/24/24 | 24/24/24 |
| Binari di guida lineari di asse di X.Y.Z | MSA55S, MSA55LS, MSA55LS | MSA55S, MSA55LS, MSA55LS |
| Collegamento del motore di asse di X.Y.Z | collegamento diretto | collegamento diretto |
| Potere del motore mandrino | 15/18.5 | 15/18.5 |
| Motore di asse di X.Y.Z | X: 22 Y: 22Z: 22 | X: 22 Y: 22 Z: 22 |
|
Quantità dello strumento |
24 | 24 |
| Lunghezza del diametro e peso massimi degli strumenti | 112mm/350mm/15g | 112mm/350mm/15g |
| Posizioni l'accuratezza | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Riposizioni l'accuratezza | ±0.005/±0.005/±0.005 | ±0.005/±0.005/±0.005 |
|
Lavori la dimensione a macchina (L*W*H) |
5100*4950*2850 | 5100*4950*2850 |
|
Capacità di carico della tavola di lavoro |
1000 | 1000 |
|
N.W. |
9600 |
11000 |
